大電流探針應用選型全攻略

在電子測試領域，大電流探針的正確選型至關重要，它直接關乎測試結果的準確性與可靠性,今天，咱們就來深入聊聊大電流探針應用選型時的關鍵要點。

一、明確測試需求

首先，要搞清楚具體的測試目的。是用于電路板的常規電性能測試，還是針對半導體器件的精確參數測量，亦或是新能源電池的充放電性能檢測 ？不同的測試目的，對大電流探針的性能要求有很大差異。例如，半導體測試往往對探針的精度和穩定性要求極高；而電池測試可能更注重探針的大電流承載能力和耐用性。

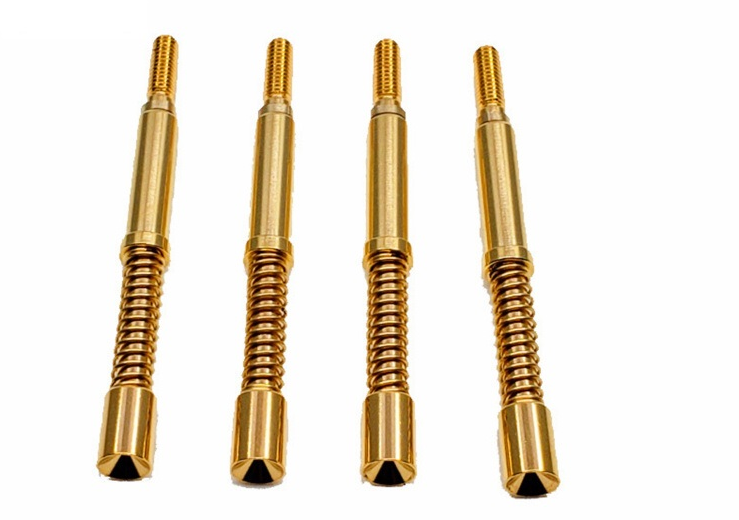

同時，確定所需測試的電流范圍也不可或缺。了解是持續電流還是脈沖電流，以及最大電流值。如果是脈沖測試，還要關注脈沖的持續時長、幅值、占空比等參數。畢竟，探針若超過其限定電流，不僅會顯著減少使用壽命，還可能導致過熱甚至燒針。比如，常見的420系列大電流探針，部分型號最大電流可達15安培 ，而有些特殊設計的探針最大電流能過100A，像50A高電流探針也屬于420大電流探針范疇，選型時必須依據實際電流需求來定。

二、考量技術參數

1. 接觸電阻：它是衡量探針性能的關鍵指標。低接觸電阻能確保信號傳輸穩定、準確，減少信號衰減和干擾。在大電流測試中，較小的接觸電阻可以降低能量損耗，避免因電阻過大導致發熱問題影響測試精度，所以應盡量選擇接觸電阻小的探針。

2. 插入力：插入力過大，可能損壞被測物；過小，則會造成接觸不良。要依據被測物的特性，如材料硬度、測試點的脆弱程度等，選擇合適插入力的探針，保證測試過程中既能良好接觸，又不會損傷被測對象。

3. 耐用性：頻繁的測試操作容易使探針磨損，耐用性好的探針可以降低更換成本，提高測試效率。探針的耐用性與材料、制造工藝密切相關，例如選用耐磨損的材料，采用先進的表面處理工藝等，都能有效提升耐用性。

4. 工作頻率：雖然大電流探針主要關注電流承載，但如果測試環境存在高頻干擾或者需要測試高頻信號下的大電流特性，就必須選擇工作頻率能滿足要求的探針，防止因頻率不匹配影響測試結果。

三、匹配被測物特性

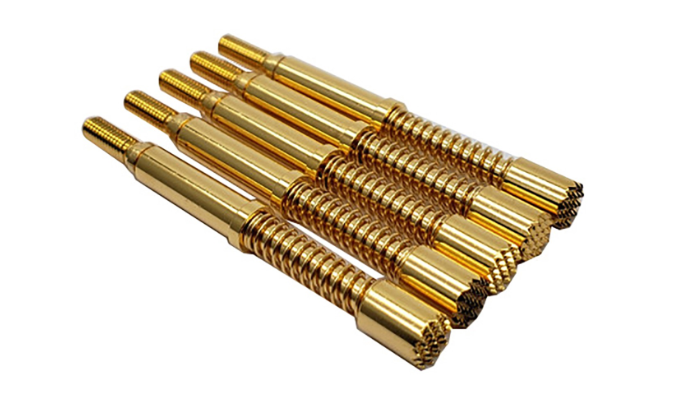

1. 尺寸和形狀：探針的尺寸和形狀要與被測物測試點完美匹配。對于焊點較小的測試點，尖頭或三面錐形的探針頭型更為合適；凸狀平片的被測點，尖頭探針能精準接觸；凹狀的被測點，則可能需要九爪頭或三針頭探針來確保良好接觸。

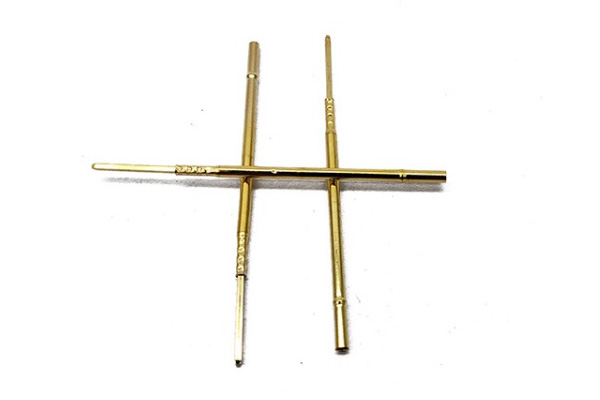

2. 引腳間距：當被測物引腳間距較小時，要選擇針身較細的探針，避免因針身過粗，導致探針與針套之間接觸而短路，影響測試準確性。
