貼片式與插板式電流針的核心區別

貼片式與插板式電流針的區別

在電子電路測試與電流檢測領域，電流針作為精準測量的關鍵組件，其選型直接影響檢測效率與數據準確性，其中，貼片式電流針與插板式電流針因安裝方式和結構設計的差異，形成了截然不同的應用場景。二者的核心區別主要體現在結構形態、適用場景二大維度，具體差異如下：

一、結構形態：輕薄集成與穩固獨立的設計分野

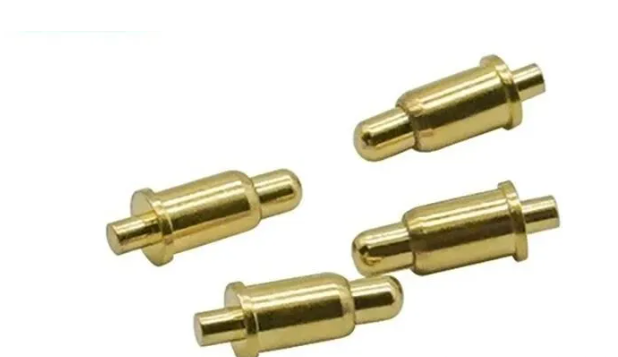

貼片式電流針采用 “平面化” 結構設計，整體厚度通?？刂圃?0.1-0.5mm 之間，針體與引腳均采用貼片式封裝，可直接貼合在 PCB 板表面，無需預留貫穿式安裝孔，其結構核心是將電流感應元件與電極集成在柔性或剛性基板上，通過表面貼裝技術（SMT）實現與電路的連接，外觀呈現為小型化、扁平化的片狀結構，適合高密度布局。

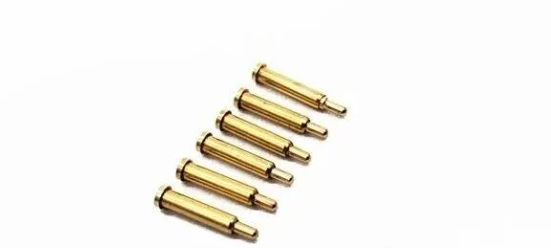

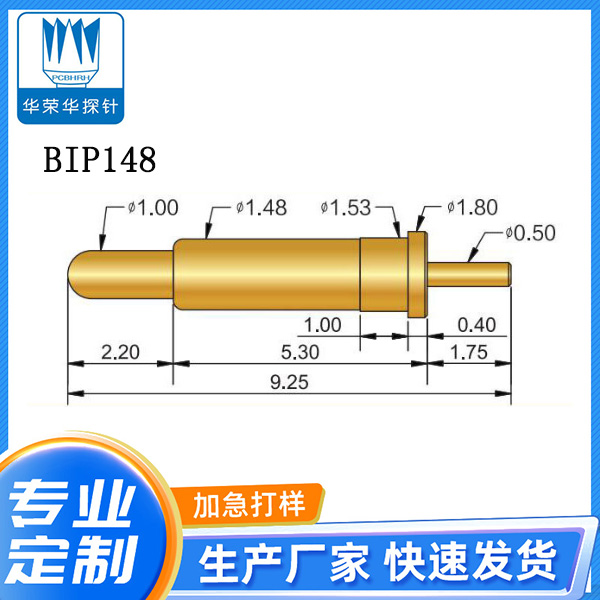

插板式電流針則采用 “立體式” 結構，針體通常為金屬探針與絕緣外殼的組合，需搭配獨立的插板底座使用。底座預留有與 PCB 板匹配的插裝孔，針體通過插裝方式固定在底座上，形成垂直于電路板的立體結構，整體體積較大，且需預留足夠的安裝空間，結構上更強調機械穩固性。

二：適用場景：高密度小型化與高可靠性場景的劃分

貼片式電流針憑借小型化、自動化安裝的優勢，廣泛應用于智能手機、筆記本電腦等消費電子產品的電路板測試，以及物聯網設備、穿戴設備等高密度布局的場景，能在有限空間內實現多通道電流檢測。

插板式電流針則因機械穩固性和大電流承載能力，更適合工業控制設備、汽車電子、電源模塊等對可靠性要求較高的場景，尤其在汽車動力電池管理系統（BMS）的電流檢測中，其抗振動、耐高低溫的特性可確保長期穩定工作。
